Restaurando la mecánica

- Día 22 de Julio de 2006 - Comiezo a desmontar la parte mecánica de la moto para su posterior limpieza, reparación y mejora.

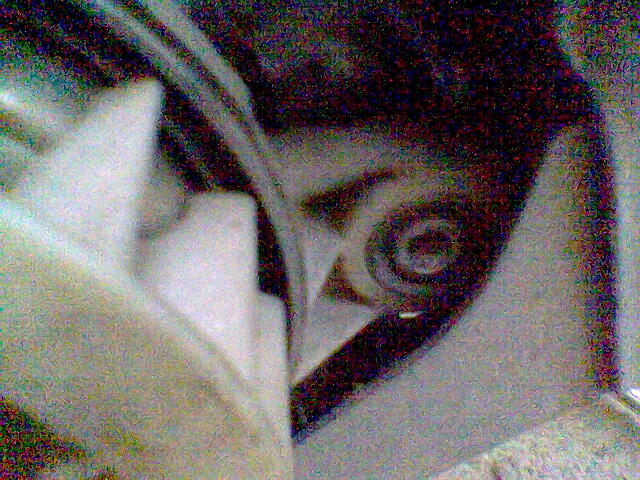

Primero empecé soltando el tornillo pasante que hace de eje y soporte del motor en la parte delantera:

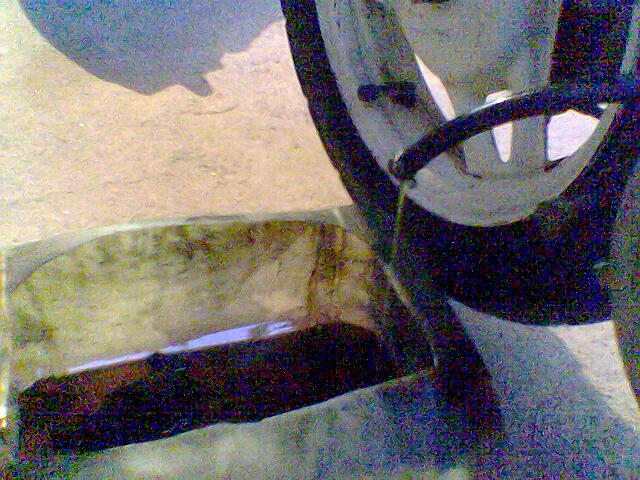

Luego quité el manguito que baja del depósito de aceite para sangrar todo el aceite que quedaba en él y poder soltar tranquilamente el resto de manguitos de alimentación, que en mi caso ya no había gasolina por medio:

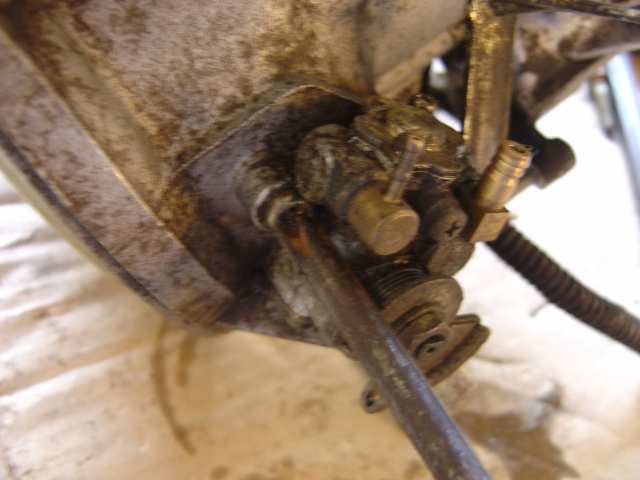

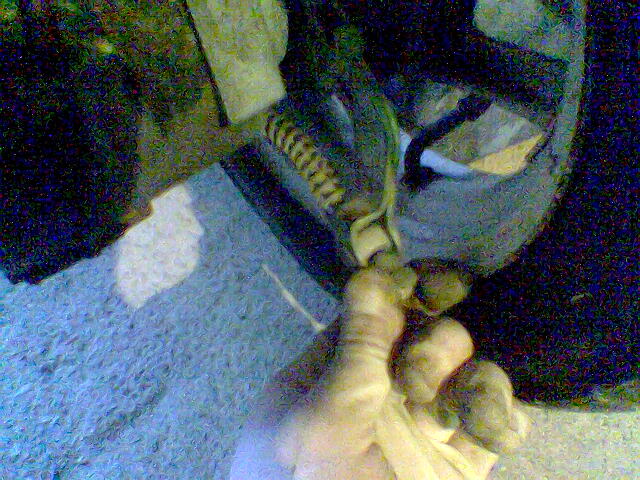

Soltando tornillo/bulón de freno posterior para que quede libre de la camisa y el cable todo el conjunto motor:

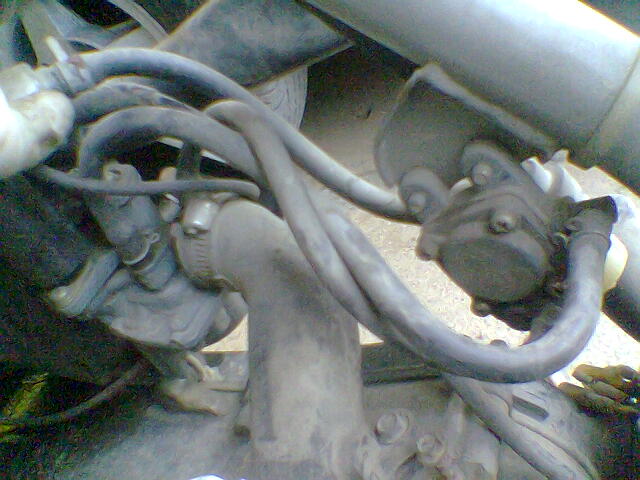

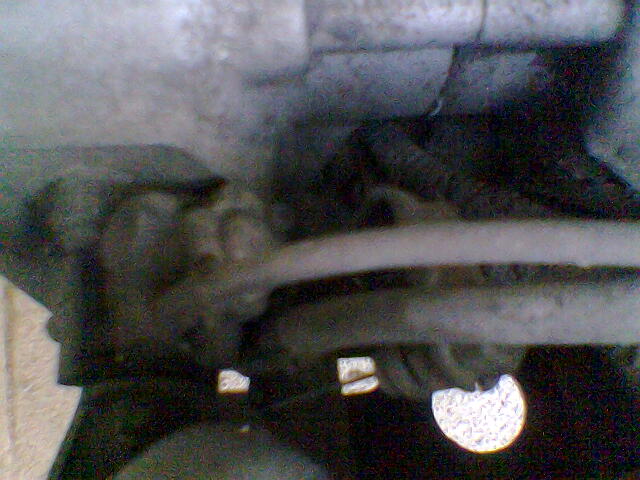

Manguitos a quitar, tanto de la bomba de aceite como del carburador:

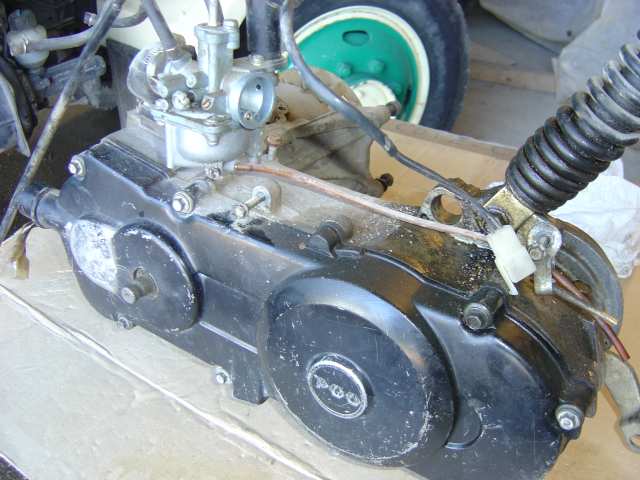

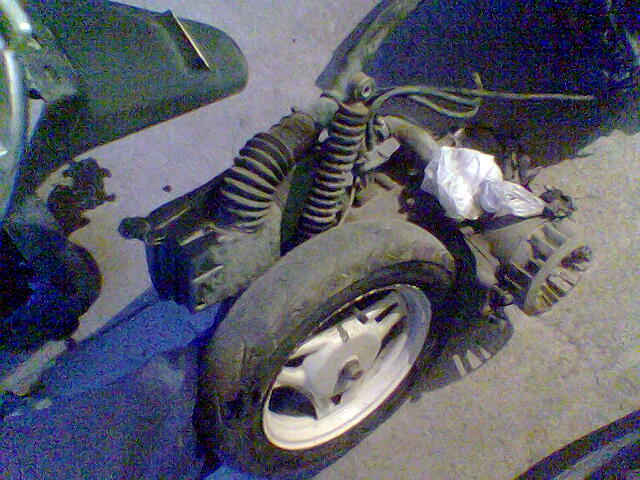

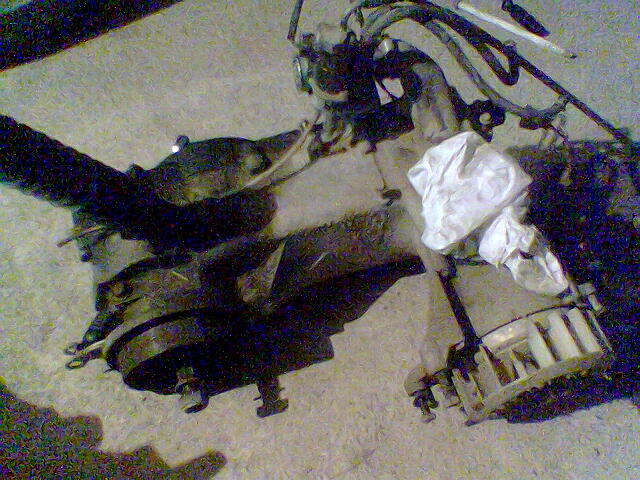

Solo quedaba soltar algunos conectores del cableado eléctrico y el tornillo superior del amortiguador trasero y el conjunto motor ya estaba completamente suelto:

Llanta trasera y cajetín de filtro de aire desmontados. Ojo, mejor aflojar la tuerca con la moto apoyada en el suelo antes de soltar todo el conjunto motor:

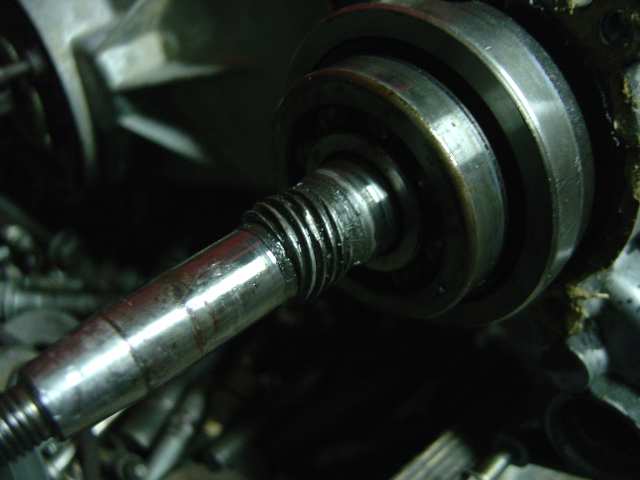

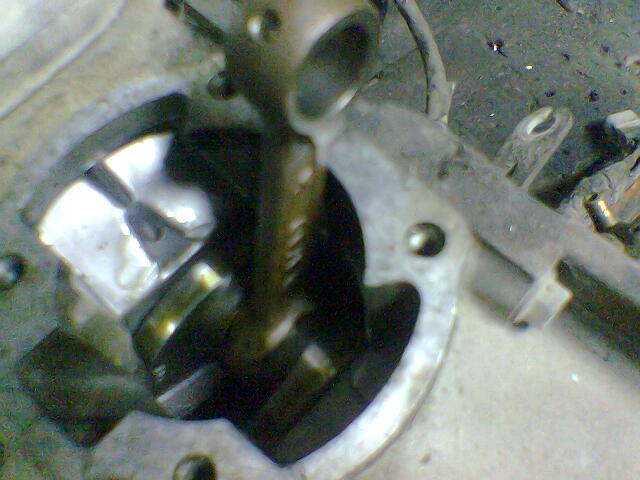

Como hacía 5 años que le había desmontado el bloque, culata y pistón, pues la biela y el cigüeñal estaban a la vista (eso sí, bajo una bolsa plástica durante todos estos años):

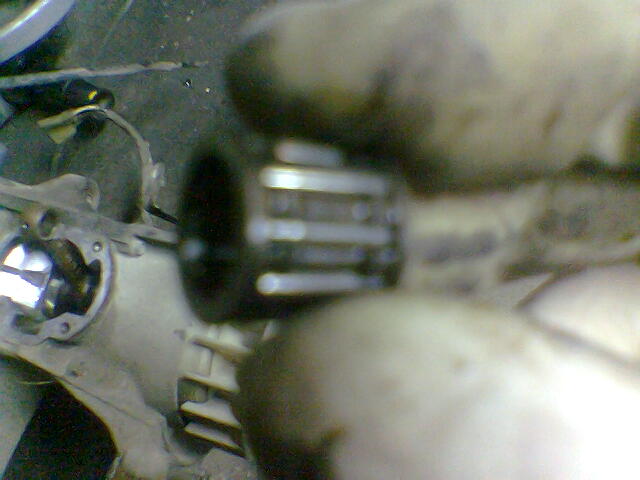

No se aprecia bien, pero es una captura del rodamiento de agujas que monta en el bulón del cigüeñal acoplado al pistón:

- Día 24 de Julio de 2006

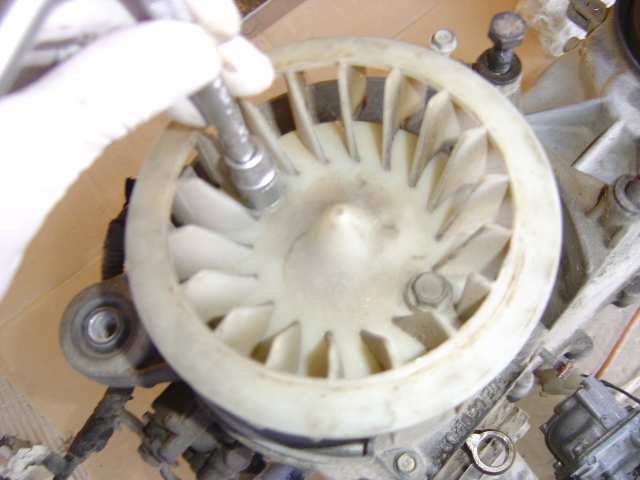

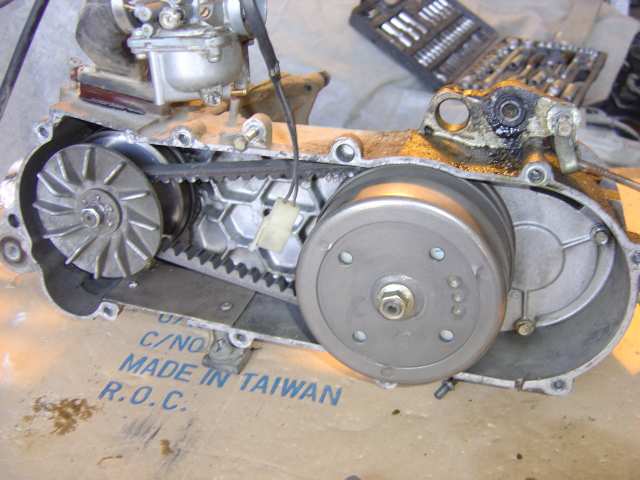

Empiezo a desmontar el ventilador:

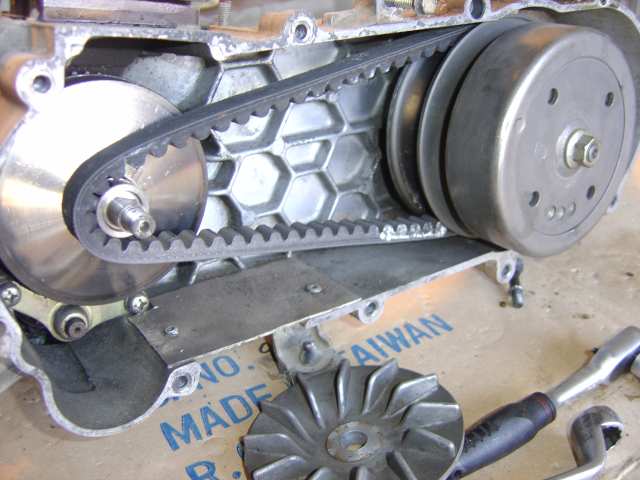

Ahora a por el variador, poleas, correa, etc.:

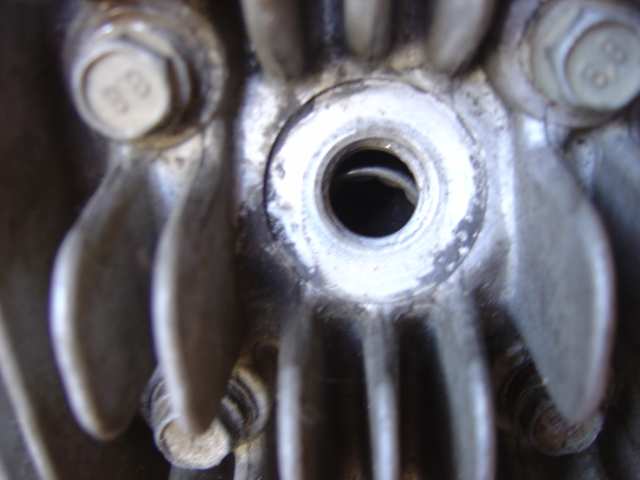

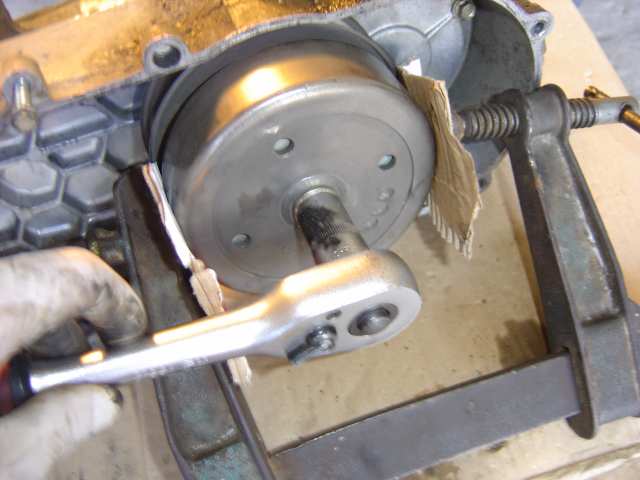

Para soltar los tornillos del cigüeñal tuve que montar de nuevo el bloque en su sitio con la culata y el pistón para poder meter dentro un dado de la carraca del ancho del susodicho para que el cigüeñal no girase al aflojar los tornillos :

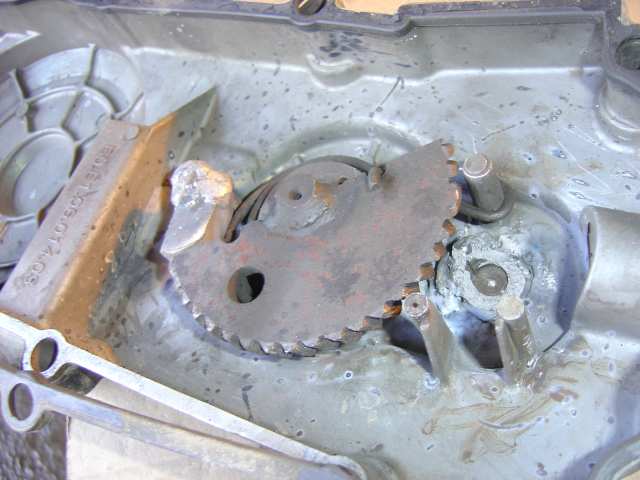

Interior de la carcasa del variador, observese que esta bastante reventada y el soporte del piñon de ataque se ha ido a sepu jeje:

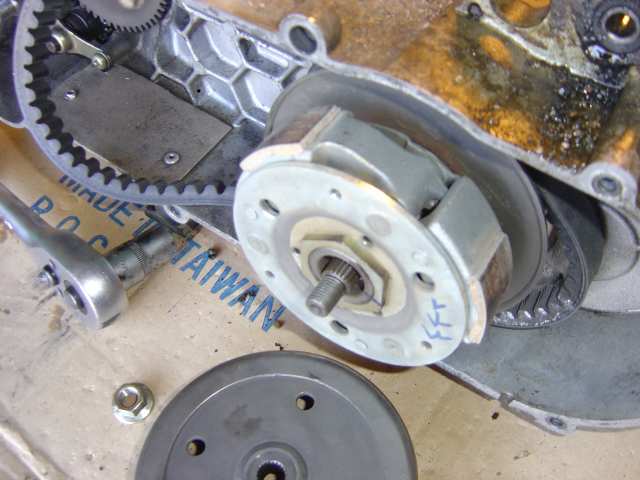

Desmontando el plato del variador/embrague:

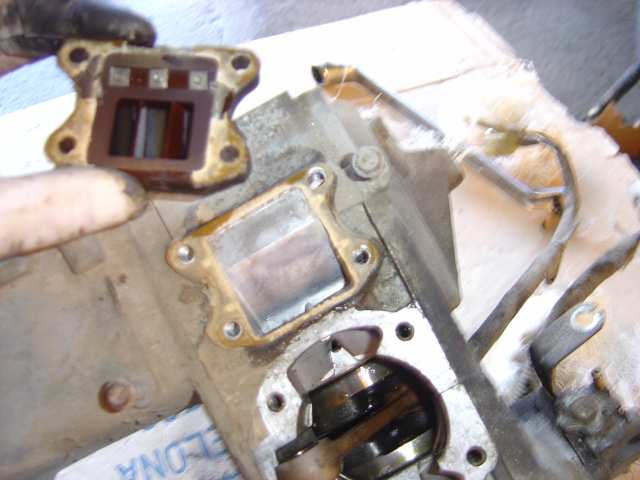

Caja de láminas del carburador:

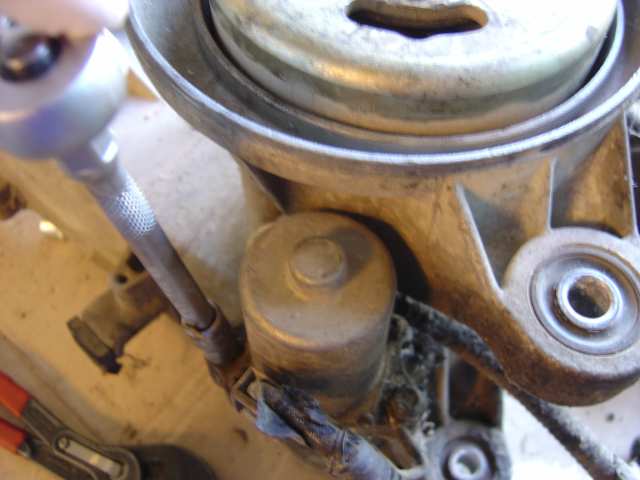

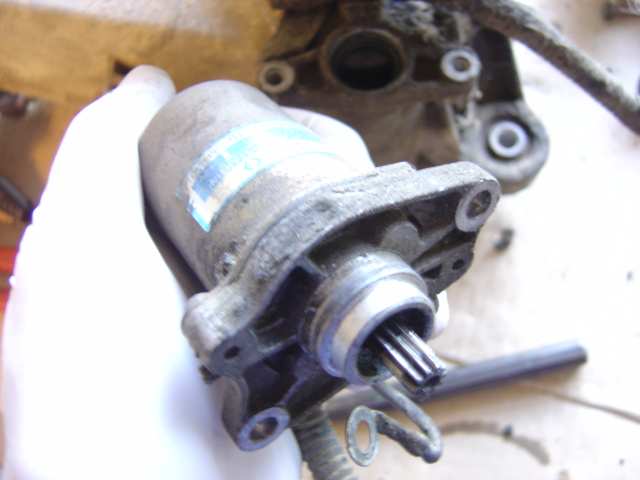

Sacando motor de arranque:

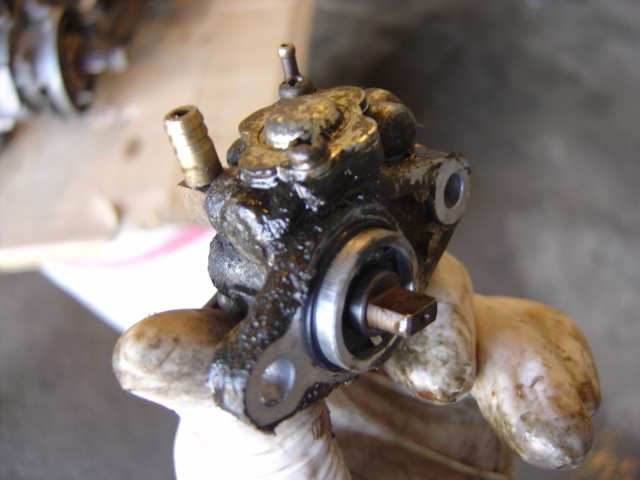

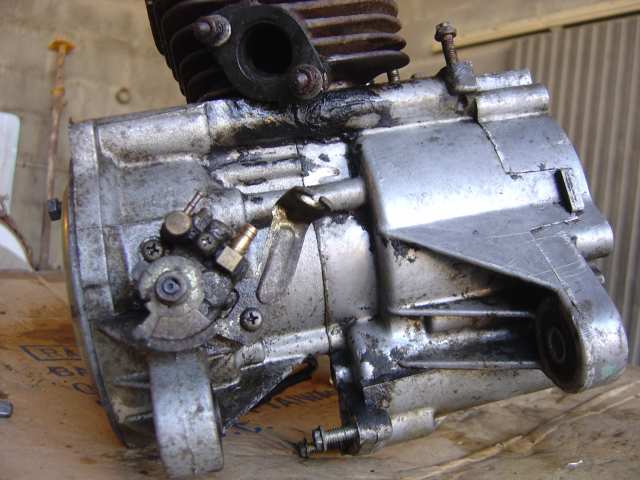

Turno para la bomba de aceite, movida por un eje transversal que engancha al cigüeñal por piñones:

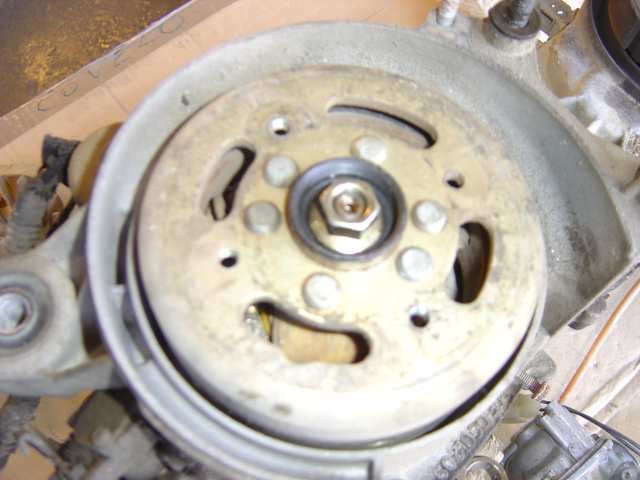

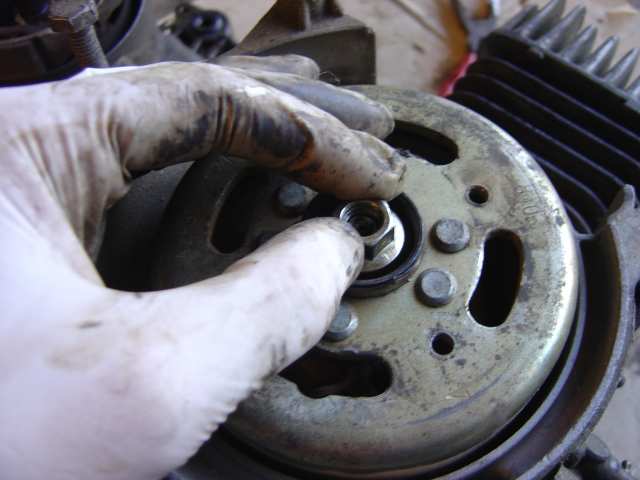

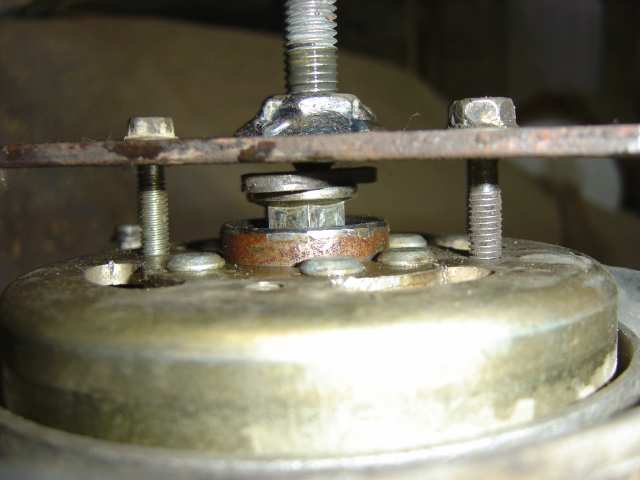

Ahora a sudar con el plato magnético que para sacarlo me costó sangre, sudor y unos cuantos mecagoentales xDDD. Para sacarlo me fabriqué mi propio extractor y con algún que otro golpe seco en el centro del extractor, acabó soltandose:

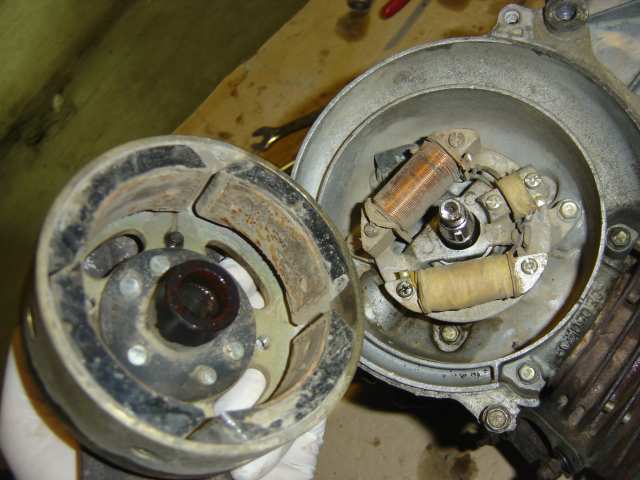

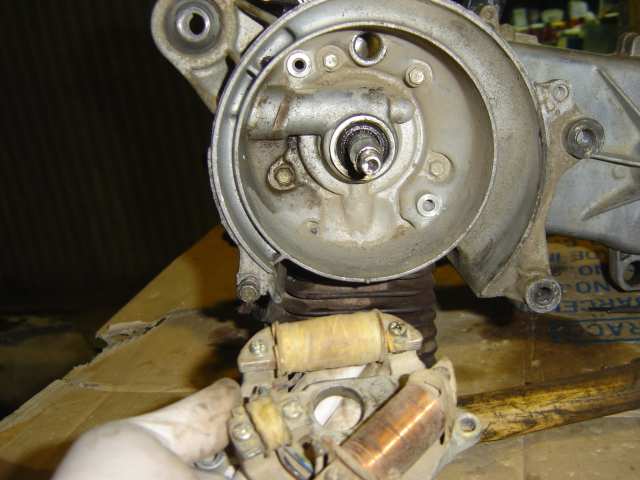

Bobinas:

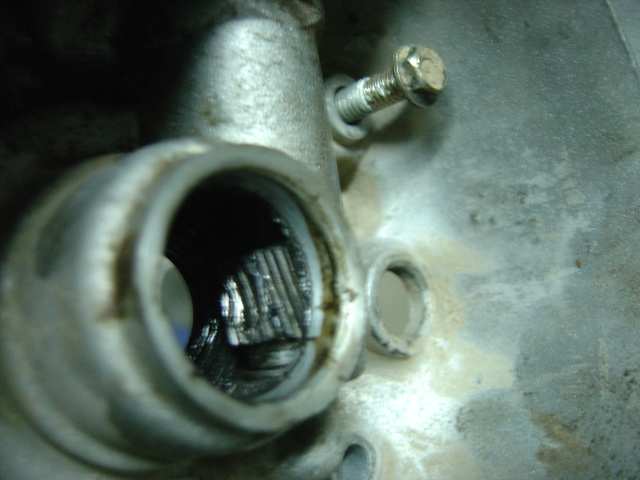

Sorpresa!!, he encontrado el fallo por el que el motor grió en su dia. El eje que movía la bomba de aceite se gripó por falta de engrase (grasa entre unos retenes) y acto seguido hizo un destrozo en los piñones y dejando de dar engrase al motor. Resultado ¡Badabum!:

Seguiré posteando cuando tenga más cosillas...........
